Типы линий для AutoCAD

Мы принимаем к оплате:

«Подарочный сертификат» от нашего Учебного Центра – это лучший подарок для тех, кто Вам дорог! Оплате обучение и подарите Вашим родным и близким обучение по любому из курсов.

«Сертификат на повторное обучение» дает возможность повторно пройти обучение в нашем Учебном Центре со скидкой 1000 рублей!

Как редактировать тип линии в автокаде

Как изменить тип линии в АвтоКАД?

Главная > Как сделать в AutoCAD. >

В этой статье я покажу Вам, как можно менять тип линий в AutoCAD.

Нажмите для просмотра видеоурока

Разными типами линий мы обозначаем на чертеже следующие группы объектов: осевые линии (штрихпунктирный тип), невидимые линии (штриховой тип), видимые линии (сплошной тип), ограждения (сплошная линия с кружками). Типов линий может быть бесконечно много, в зависимости от того, как вы решили настроить файл в котором работаете.

Список типов линий находится на ленте в группе команд “Свойства”. В этом же списке можно выбрать пункт “другой”, чтобы добавить в чертёж новые типы линий из других файлов. При выборе объекта (как выбрать объект?), в группе команд “свойства” в соответствующем списке отобразится тип линий, который данному объекту присвоен. Чтобы поменять тип линий объекта, достаточно из списка выбрать другой пункт.

Если выбрать какой-либо пункт списка без выбора объектов, то данный тип линий будет установлен текущим и все следующие объекты, которые Вы начертите, будут иметь выбранный Вами тип линий.

Этот и другие вопросы рассмотрены в наших бесплатных видео-самоучителях по автокаду.

Поделиться с друзьями этой статьей

Другие уроки по теме

Как создать новый тип линии с текстом в программе AutoCAD?

Применение различных типов линий делает чертежи, выполненные в программе AutoCAD, более наглядными и понятными. В стандартной базе AutoCAD не всегда можно найти подходящий тип линии, особенно, если необходима линия, состоящая из текста и штрихов.

Но, не все так плохо. Создать свой тип линии с текстом довольно просто, и для этого нам понадобиться только текстовый редактор.

Для примера будем создавать линию, состоящую из тире, текста «ПТП», тире, точка. В качестве текстового редактора будем использовать программу «Блокнот», но сначала разберемся с правилом записи нового типа линии с текстом.

Первая строка: *Имя, Описание

* — это обязательный элемент первой строки; Имя – имя нового типа линии; Описание – описание нового типа линии.

Вторая строка: A,X1,…,[«Текст»,Стиль,S=Высота,R=Угол,X=X0,Y=Y0],…,XN

A – обозначение типа выравнивания. Так как существует только единственный тип выравнивания «A», то этот элемент является обязательным элементом второй строки; X1-XN – элементы, составляющие тип линии, записанные через запятую. Записываются эти элементы по следующим правилам: — элемент «штрих» указывается как положительное число, где число обозначает его длину; — элемент «пробел» указывается как отрицательное число, где число обозначает его длину; — элемент «точка» обозначается числом 0; Текст – текст, входящий в состав типа линии; Стиль – стиль текста; Высота – высота текста; Угол – угол поворота текста относительно линии; X0 — отступ вдоль направления линии от предыдущего элемента линии до точки вставки текста. Точкой вставки текста является нижний левый угол; Y0 — отступ вдоль направления, перпендикулярного линии, от предыдущего элемента линии до точки вставки текста.

Теперь, учитывая выше изложенные правила, запишем наш тип линии «–– ПТП –– -». Первый штрих будет иметь длину 5. Длина пробела 3. Стиль выбранного текста будет «Standard». В этом стиле высота текста равна нулю, поэтому мы укажем высоту равную 2,5. Далее у нас опять идет пробел и в его длину должна войти ширина нашего текста. Предположим, что текст занимает ширину 6, тогда пробел должен иметь ширину 9. Потом опять идет штрих длиной 5, пробел 3, точка и последний пробел 3.

*линия с текстом, –– ПТП –– — A,5,-3,[«ПТП»,Standard,S=2.5,R=0,X=0,Y=-1.25],-9,5,-3,0,-3

Сохраним эту запись в текстовом файле. Назовем файл LineText.lin. Обратите внимание, что расширение нашего файла должно быть «*.lin».

Файл с описанием нового типа линии создан, теперь для применения на чертеже этот тип линии нужно подгрузить. Делается это следующим образом. В меню выбора типа линии выбираем пункт «Другое…».

В появившемся окошке нажимаем кнопку «Загрузить…». В следующем окошке нажимаем кнопку «Файл…» и в появившемся окошке проводника находим наш файл описания нового типа линии.

Подгруженный тип линии с текстом теперь можно применить на чертеже.

Все владельцы автомобилей должны постоянно следить за исправностью своих авто. Это значительно продлит их срок службы. И тем более они должны вовремя купить шины для своих автомобилей при смене сезона, чтобы не подвергать себя и окружающих возникновению аварии на дороге.

Также статьи на сайте chajnikam.ru, связанные с программой AutoCAD: Как создать нестандартный формат листа в программе AutoCAD? Как перевести в pdf лист нестандартного формата? Как создать видовой экран в программе AutoCAD? Как создать новый простой тип линии в программе AutoCAD? Как создать сложный тип линии в программе AutoCAD?

Как создать сложный тип линии в AutoCAD

Продолжаем разговор о создании собственных стилей линий в AutoCAD. В прошлый раз мы рассмотрели создание простых одномерных типов линий, содержащих линейные сегменты и текстовые строки, сегодня обратимся к созданию сложных типов линий.

Сложные типы линий образуются из примитивов типа Форма. Таким образом, сначала нужно создать необходимые

Создание формы

Для создания формы существует команда MKSHAPE из состава пакета Express Tools. Она позволяет создать форму и сохранить ее в отдельном файле с расширением SHP.

Важно, что форма может состоять только из линейных сегментов (не поддерживаются дуги и окружности), угол наклона сегментов может быть только в 16 фиксированных положениях (через 22,5 градуса), длина сегмента не может быть больше 15 единиц рисунка и тип линии должен быть сплошной.

  • Начертим перекрестие из сегментов, длиной 5 мм под углом 45 градусов относительно горизонтали

  • Запускаем команду создания формы и указываем файл SHP, куда форма будет сохранена

Указываем имя формы (Enter the name of shape), Разрешение (Enter Resolution), определяем Точку вставки (Specify insertion base point) — точку пересечения отрезков, и объекты, входящие в форму. после этого форма готова и ей можно пользоваться.

Для вставки формы используется команда ФОРМА (_SHAPE).

Создание типа линии

  • Вставляем только что созданную форму командой ФОРМА (_SHAPE) — указываем имя формы, точку вставки, высоту и угол поворота
  • Строим недостающие элементы линии, например два отрезка длиной 5 мм каждый
Читать еще:  Как сделать огненный текст в Фотошопе

  • Запускаем команду Make Linetype (MKLTYPE):
    • Указываем файл, в который необходимо сохранить создаваемый образец
    • Вводим название линии, например, перекрестие,
    • Вводим описание линии
    • Указываем первую точку линии (Specify starting point for line definision) и конечную точку (Specify ending point for line definision). В нашем случае это будут крайние точки отрезков
    • Выбираем объекты, которые будут входить в описание линии

    При успешном завершении команды новый тип линии появится в списке доступных

    Создадим объект с помощью нового типа линии. Параметр Масштаб типа линии применим и к такому образцу

    Как создать сложный тип линии в программе AutoCAD?

    Довольно часто на чертежах, выполняемых в программе AutoCAD, необходимо рисовать длинные линии из повторяющихся объектов. Например, ограждение площадок или растительность вокруг помещения. Формировать такие линии многократным копированием и вставкой на протяженных участках становится не столько проблематичным, сколько затратным по времени. Эту проблему можно решить, создав сложный тип линии на основе форм с помощью приложения Express Tools, чем мы сейчас и займемся.

    Express Tools не входит в состав программы AutoCAD, и если вы не видите его в меню, значит, это приложение необходимо установить. После установки Express Tools на панели программы AutoCAD появится соответствующее меню.

    Для создания нового сложного типа линии на основе форм нам необходимо нарисовать часть линии, форму, из которой собственно и будет формироваться наша линия. Для примера создадим линию, состоящую из штрихов перечеркнутых наклонной чертой и квадратов.

    Заготовка для формы готова, теперь приступаем к работе с Express Tools. Для использования нарисованного нами участка в будущей линии, необходимо сохранить описание линии в файле с расширением *.shp. Делается это через меню Express Tools. Если в состав будущей формы входит блок, то его нужно разбить на отдельные линии командой «Explode» или «Расчленить» в русскоязычном Автокаде. Для создания новой формы переходим на вкладку Express Tools и в меню выбираем пункт Make Shape. В появившемся окошке проводника указываем имя создаваемого файла с описанием формы.

    В командной строке появляется запись Enter the name of the shape (введите имя формы). Для примера введем имя «kvadrat». Появляется запрос Enter resolution . Соглашаемся со значением по умолчанию и нажимаем Enter. При запросе Specify insertion base point указываем базовую точку нашей формы, после чего необходимо выделить объект, обведя всю нашу форму и нажать Enter.

    Форма с названием «KVADRAT» удачно создана. Удаляем нарисованную нами заготовку формы с чертежа и вставляем созданную форму командой _SHAPE из командной строки. После ввода команды в командной строке необходимо указать имя созданной нами формы и вставляя ее на чертеж указать размер и угол поворота. Можно согласиться со значениями по умолчанию просто нажимая Enter.

    На основе созданной нами формы теперь можно продолжить создание сложного типа линии с помощью Express Tools. Выбираем в меню пункт Make Linetype и в окошке проводника указываем имя создаваемого файла описания типа линии. Для примера укажем имя kvadratline.lin.

    В командной строке появится запрос Enter linetype name. Введем имя типа линии kvadratline. Следующий запрос Enter linetype description можно пропустить, нажав Enter или ввести описание типа линии. Далее появляется запрос Specify starting point for the line definition, в котором нас просят задать начальную точку образца линии. Затем появится запрос Specify ending point for the line definition и нам нужно будет указать конечную точку линии.

    Если между сегментами линии должен быть пробел, то конечную точку линии следует указать дальше конца созданной формы, создавая таким образом пробел необходимой ширины.

    После запроса Select objects нам необходимо выделить объект, наш сегмент линии, и нажать Enter. Тип линии создан и будет автоматически подгружен. Теперь этот тип линии можно применять на чертеже.

    Типы линий

    Автор:

    Тип линии представляет собой визуальное свойство геометрических объектов. Линии могут быть непрерывными или формироваться из последовательности штрихов, точек, текста и символов.

    • Если выбран тип линий Continuous, отображаются объекты со сплошными линиями без разрывов.
    • Если выбран тип линий "ПоСлою", отображаются объекты, назначенные текущему слою.
    • Если выбран определенный тип линий, например штрихпунктирный, объекты с этим типом линий отображаются вне зависимости от текущего слоя.
    • Если выбран тип линий "ПоБлоку", объекты отображаются с типом линий Continuous до тех пор, пока не будут объединены в определение блока. Когда в чертеж вставляется блок, его объектам присваивается текущий тип линий.

    Загрузка типов линий

    Перед применением различных типов линий их необходимо загрузить в чертеж с помощью Диспетчера типов линий. найти

    Часто используемые типы линий можно загрузить в шаблон чертежа. В этом случае при создании чертежа на основе шаблона типы линий уже будут загружены.

    Типы линий хранятся в файле определений типов линий (LIN). При загрузке типа линии необходимо выбрать файл определений и определенный тип линии в этом файле. Доступно два файла определений типов линий: acad.lin для британских единиц измерения и acadiso.lin для метрических единиц.

    Неиспользуемые определения типов линий можно удалить из чертежа с помощью команды ОЧИСТИТЬ или в Диспетчере типов линий. Нельзя удалить типы линий ПОБЛОКУ, ПОСЛОЮ и CONTINUOUS.

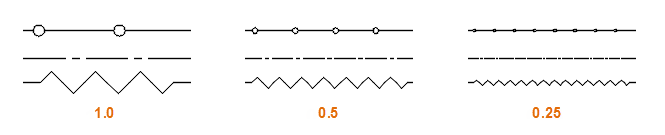

    Масштаб типа линий

    Масштаб типа линий определяет размер и интервал повторения символов в линиях определенного типа для каждой единицы чертежа. Разные виды масштаба позволяют управлять способом отображения и печати типов линий.

    Глобальный масштаб

    Глобальный масштаб определяет внешний вид всех типов линий чертежа. Глобальный масштаб можно задать с помощью системной переменной LTSCALE в командной строке или в Диспетчере типов линий. По умолчанию значение глобального масштаба равно 1,0. Чем меньше масштаб, тем чаще повторяются символы в типе линий и тем меньше интервал между ними.

    При изменении глобального масштаба меняется внешний вид всех типов линий в чертеже.

    Текущий масштаб

    Текущий масштаб, или текущий масштаб типа линий, определяет масштаб типа линий для новых объектов. Текущий масштаб можно задать с помощью системной переменной CELTSCALE или в Диспетчере типов линий. По умолчанию значение текущего масштаба равно 1,0. При создании геометрии значение текущего масштаба становится свойством масштаба типа линий объекта. Масштаб типа линий существующего объекта можно изменить в палитре "Свойства".

    Масштаб типа линий для объектов зависит как от значения глобального масштаба, так и от значения масштаба типа линий, указанного в свойстве объекта. Линия, созданная при CELTSCALE = 2, выглядит в чертеже с базовым коэффициентом LTSCALE = 0,5 точно так же, как и линия с CELTSCALE = 1 в чертеже с базовым коэффициентом LTSCALE = 1.

    Масштаб типов линий в пространстве листа

    При работе в пространстве листа для различных видовых экранов можно установить разные значения масштабирования. Задав системной переменной PSLTSCALE значение 1 при печати в пространстве листа, все типы линий на всех видовых экранах будут напечатаны в одном масштабе. Если переменной PSLTSCALE задано значение 0, для всех типов линий используется глобальное значение параметра LTSCALE.

    Масштаб типов линий в пространстве модели

    При работе на вкладке "Модель" масштаб аннотаций может повлиять на масштаб типа линий. Если при печати из вкладки "Модель" требуется, чтобы типы линий не зависели от масштаба аннотаций, необходимо задать системной переменной MSLTSCALE значение 0. По умолчанию значение системной переменной MSLTSCALE равно 1.

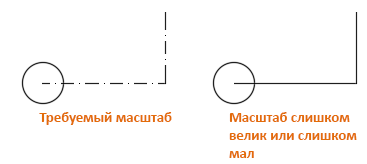

    Масштаб типов линий и короткие сегменты

    Если объект отображается с непрерывным типом линий несмотря на то, что для него задан прерывистый тип линий, возможно для этого объекта нужно указать другой масштаб типа линий.

    Для достижения желаемого результата можно изменить масштаб типа линий объекта в палитре "Свойства".

    Типы линий и вершины полилиний

    Для полилинии имеется возможность центрировать образец типа линий в пределах каждого сегмента, либо размещать его непрерывно по всей ее длине.

    Чтобы применить этот параметр к новым объектам, настройте системную переменную PLINEGEN. Существующие полилинии можно обновить на палитре "Свойства" или с помощью параметра "Генерация типа линий".

    Использование типов линий в AutoCAD

    Типы линий для AutoCAD

    Если вы только начинаете свое знакомство с программным обеспечением AutoCAD, то могли заметить, что при создании одного отрезка или полилинии выбирается сплошной тип рисовки со стандартным весом линии. Конечно, часто в чертежах используется именно такой стиль линий, однако существуют и дополнительные элементы, обозначающиеся определенными штрихами или пунктирными отрезками. В рамках сегодняшней статьи мы хотим затронуть тему типизации, а также продемонстрируем создание собственных простых и составных линий.

    Используем типы линий в AutoCAD

    Как уже было сказано ранее, в разных проектах при определенных обстоятельствах используются самые разнообразные типы линий, которые отличаются от стандартной сплошной. Связано это с тем, что по ГОСТ принято задействовать условные обозначения разных объектов, чтобы не создавалось путаницы. В Автокад изначально встроено несколько типов отрезков, однако они не всегда удовлетворяют потребности пользователей. Потому сегодня помимо общей информации мы покажем и пример создания своего стиля через несложный код.

    Общие понятия рисовки линий в AutoCAD

    Преимущественное большинство чертежей состоит из примитивов, куда входят отрезки и полилинии. Они могут создавать группы или более сложные фигуры, но часто они применяются при обозначении стен и других подобных объектов. Создание примитива происходит так:

    1. Переместитесь на главную вкладку ленты, где в разделе «Рисование» выберите один из подходящих инструментов.

    Инструменты для рисования примитивов и линий в программе AutoCAD

    Рисование отрезка из линии в программе AutoCAD

    Создание дополнительных точек отрезка или полилинии в программе AutoCAD

    Пример отображения отрезка или полилинии в программе AutoCAD

    Возьмем за пример прямоугольник. После его добавления вы можете обнаружить, что он является отдельным блоком и по факту выполняет те же свойства, что и обычная полилиния. При этом все элементы сейчас были созданы с помощью стандартного стиля линий, который устанавливается по умолчанию. Более детальную информацию об отрезках, полилиниях и рисовании мы предлагаем узнать в других материалах на нашем сайте, а сейчас мы перейдем к основной теме нашей сегодняшней статьи.

    Изменение типа линии

    Выше мы уже говорили о том, что в Автокад встроено несколько типов линий, которые можно использовать без каких-либо проблем. Взять за пример тот же стандартный пунктирный отрезок, что часто используется в проектах, выполненных по ГОСТ. Изменение привычного стиля происходит очень легко, а вам об этом нужно знать следующее:

    1. Находясь в главной ленте программы, разверните раздел «Свойства», если он на данный момент закрыт.

    Переход к разделу Свойства на главной ленте в программе AutoCAD

    Переход к просмотру доступных стилей линий в программе AutoCAD

    Просмотр списка доступных стилей линий в программе AutoCAD

    Окно управления стилями линий в программе AutoCAD

    Рисование стандартного отрезка для ознакомления с типом линий в программе AutoCAD

    Создание отрезка необходимой длины в программе AutoCAD

    Ознакомление с действием нового типа линий в программе AutoCAD

    После внесения подобных изменений любой отрезок будет создаваться в указанном формате. Изменяется это такими же действиями — нужно вернуться в свойства и выбрать другой тип, например, стандартный. Ничего в этом сложного нет, все корректировки осуществляются буквально за пару секунд.

    Создание собственного простого типа

    Иногда пользователи не находят в списках существующих типов подходящий для них, ведь не всегда требуется оформлять чертеж по ГОСТ или же для него действуют необычные правила. В таком случае приходится придумывать обходные пути, и лучшим вариантом будет быстрое создание своего типа с помощью кода. Код является универсальным и легко считывается Автокадом. Юзеру же необходимо знать всего несколько правил оформления, о которых и пойдет речь далее.

    Сразу отметим, что сейчас мы разберем создание легкого варианта, в состав которого не входит текст или специальные знаки. Если вы заинтересованы в сложном стиле, ознакомьтесь с официальной документацией Autodesk по синтаксису кода, а мы начнем с создания текстового файла:

      Для начал сверните или закройте AutoCAD — данная программа в ближайшее время нам не понадобится. Создайте текстовый документ для работы в системном блокноте. Для этого нажмите правой кнопкой мыши по пустому месту на рабочем столе, выберите пункт «Создать» и щелкните на вариант «Текстовый документ».

    Создание нового текстового документа для кодирования типа линий в AutoCAD

    Создание схематического образа типа линии в текстовом документе для AutoCAD

    Установка названия для нового типа лини и текстовом блокноте для AutoCAD

    Кодирование типа линии в текстовом блокноте для программы AutoCAD

    Переход к сохранению типа линии через блокнот для программы AutoCAD

    Выбор названия и места сохранения файла линии для программы AutoCAD

    Просмотр файла линии после успешного сохранения для AutoCAD

    Давайте еще раз повторим основы «кодинга» типа линий. В качестве линий задается любое положительное значение, где число и обозначается количеством миллиметров. Пробел всегда имеет значение -2, а точка — . Быстро рассмотрим еще два примера:

    1. __ . __ . . __ . _ ___, где у нас имеются разные отрезки по 2, 5 и 7 мм. В таком случае код буде иметь вид A,5,-2,0,-2,5,-2,0,-2,0,-2,5,-2,0,-2,2,-2,7 .
    2. . . . . ___ . . . ., где черта имеет значение 3. A,0,-2,0,-2,0,-2,0,-2,3,-2,0,-2,0,-2,0,-2,0 .

    Развернутую информацию по теме создания простых и сложных типов линий представили разработчики на своем официальном сайте. Поэтому если вы заинтересованы в дальнейшей разработке подобных стилей, рекомендуем изучить представленные материалы, чтобы быть в курсе всех нюансов.

    Загрузка типов линий в AutoCAD

    Теперь у вас имеется свой собственный тип линий, но для работы с ним потребуется выполнить интеграцию в Автокад. Абсолютно то же осуществляется и со всеми другими стилями, которые были загружены с интернета или получены другим образом. От вас требуется выполнить такие действия:

      Переместитесь в AutoCAD и раскройте раздел под названием «Свойства».

    Переход к свойствам на главной ленте в программе AutoCAD

    Переход к просмотру всех типов линий в программе AutoCAD

    Переход к меню управления типами линий в программе AutoCAD

    Переход к загрузке нового типа линий для программы AutoCAD

    Переход к выбору файла с типом линий для программы AutoCAD

    Выбор файла типа линии через встроенный обозреватель в AutoCAD

    Выбор типа линии для загрузки в программу AutoCAD

    Активация загруженного типа линий в программе AutoCAD

    Рисование полилинии для проверки типа линий в программе AutoCAD

    Проверка собственного типа линий в программе AutoCAD через полилинию

    Что касается изменения толщины линии, то это уже не входит в задачу типа и корректируется отдельно. Детальную информацию по этой теме вы найдете в другом материале на нашем сайте, перейдя по указанной ниже ссылке.

    Из этой статьи вы узнали все об использовании типов линий в программе AutoCAD. Как видите, это позволяет значительно облегчить выполнение определенных задач, а возможность создавать персональные варианты стилей позволит всячески модернизировать чертежи. В таком же обучающем формате написано и множество других материалов по теме Автокада на нашем сайте. Если вы являетесь начинающим пользователем, вам будет полезно ознакомиться с основными понятиями, чтобы быстрее разобраться с главной функциональностью данного софта.

    ЗакрытьМы рады, что смогли помочь Вам в решении проблемы.

    Помимо этой статьи, на сайте еще 12369 инструкций.
    Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

    Отблагодарите автора, поделитесь статьей в социальных сетях.

    ЗакрытьОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

    Типы линий для AutoCAD. Видеоурок

    Типы линий для AutoCAD можно создавать самостоятельно и для этого не надо быть гением или программистом.

    Как создать линию в Автокаде. Теория

    Типы линий могут состоять из штрихов, точек и пробелов, текстов или форм. Описание стандартных типов линий Автокада хранится в текстовых файлах acad.lin и acadiso.lin, расположенных в одной из системных папок Support, путь доступа к которой можно найти в окне «Параметры».

    Типы линий для AutoCAD

    Или просто воспользоваться поиском.

    Если открыть блокнотом один из файлов типов линий acad.lin или acadiso.lin, увидите строки вроде этих:

    *штрихпунктирная,Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __

    Это и есть описание типов линий. Каждый тип определяется двумя строками, к примеру:

    *штрихпунктирная,Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __

    Описание очень простое, первая строка после * содержит имя «штрихпунктирная», а после запятой описание «Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __».

    Вторая строка «A,.5,-.25,0,-.25» содержит определение типа линии, должна начинаться с «А,» а далее:

    — длина штриха определяется положительным числом .5 (ноль не пишут у 0.5);

    — длина пробела определяется отрицательным числом -.25 (или -0.25 просто ноль опускают);

    — точка кодируется 0.

    Вот собственно кодировка простой линии.

    Запись в квадратных скобках [«Г»,STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27] означает в типе линий текст «Г», стиль которого STANDARD, а значения S, U, X и Y определяют масштаб, вертикальный угол выравнивания и смещение по осям соответственно.

    Так, ну а форма (элемент) вставляется аналогично тексту [BOX,ltypeshp.shx,x=-2.54,s=2.54] , с той лишь разницей, что указывается имя формы (элемента) BOX из файла ltypeshp.shx и параметры масштаба и выравнивания.

    Если имя формы или файл *.shx не найден, тип линий загружается и может использоваться, но без внедренной формы.

    Создание линий в Автокаде

    В общем можно сделать копию файла типов линий, вносить в него изменения, а затем уже подгружать в Автокад, но для создания сложных типов линий с формами (элементами) для условного обозначения инженерных коммуникаций, границ и контуров придется скомпилировать файл формы с расширением SHX. Сделать это проще с помощью встроенных инструментов меню EXPRESS.

    Создание типов линий в Автокаде

    Давайте создадим сложные типы линий с помощью встроенных инструментов меню ЕXPRESS в Автокаде.

    Для начала скачайте и откройте файл с подготовленными материалами для работы, кликнув здесь.

    Создание типа линии с текстом:

    1. Запустите команду из верхнего меню Express → Tools → Make Linetype .

    Типы линий для AutoCAD

    Или наберите в командной строке MKLTYPE.

    2. Укажите имя файла, скажем «myline.lin», и его место, где будет храниться определение типа линии.

    Важно. Данный файл должен располагаться либо в папке с чертежом, либо в папке со вспомогательными файлами AutoCAD. Лучше создать отдельную папку для всех файлов (типов линий и форм) и добавить ее в список вспомогательных файлов (см.здесь).

    3. На следующий запрос «Enter linetype name:» введите название типа линии «dorroggi».

    4. Далее укажите не обязательно описание типа линии, к примеру «тип линии -dorroggi-».

    5. Укажите левую начальную и конечную точку (выделенную кругом) повторяющегося сегмента линии.

    6. Выберите объекты (черного цвета), входящие в состав линии.

    Как создать линию в Автокаде

    И вуаля, все готово. Назначьте линии ниже созданный тип, выбрав его из диспетчера типов линий.

    Создание типов линий в Автокаде

    Важно. Обратите внимание, что текст должен быть однострочный. Для корректного отображения текста, в используемом стиле не должно быть указано размера шрифта по умолчанию, иначе он будет принят за коэффициент масштаба.

    Создание типа линии с формой (элементом):

    1. Первым делом определите форму запустив команду из верхнего меню Express → Tools → Make Shape .

    Создание линий в Автокаде

    Или введите в строке состояния MKSHAPE.

    2. Укажите имя файла формы «myform» и сохраните в папку (с чертежом или системную) с типом линий.

    3. Дальнейший порядок действий происходит подобно созданию блока. Укажите имя формы «kust».

    4. На следующий запрос «Enter resolution <128>:» (разрешения формы) можете оставить значение по умолчанию.

    5. Укажите последовательно нижнюю левую точку вставки и объекты формы.

    Типы линий для AutoCAD

    Созданная форма будет являться элементом типа линии условного обозначения кустарника в живой изгороди.

    7. Запустите команду ФОРМА (_SHAPE) и вставьте форму «kust» в разрыв ниже, аналогично вставке блока. Значения масштаба и угла поворота оставьте по умолчанию.

    8. Создайте тип линии аналогично типу с текстом, заменив ранее созданный файл «myline.lin». Укажите объекты и крайние точки сегмента линии в соответствии с рисунком ниже.

    Создание типов линий AutoCAD

    Вот так, все легко и просто…Еще раз, храните файлы типов линий и форм в одной папке, путь доступа к которой указан в настройках, чтоб не создавать себе лишних хлопот.

    Скачать линии для AutoCAD

    Хоть и не сложно создать пользовательский тип линии, но зачем тратить время, если большую часть работы за вас уже сделали.

    Скачать типы линий для условных обозначений по ГОСТ 21.502-2007 (для графической части документации) и ГОСТ 21.204-93 (для топографических и генеральных планов) вы можете, кликнув здесь.

    Архив следует распаковать, и в настройках AutoCAD указать пусть доступа к вспомогательным файлам, или просто закинуть содержимое папок в уже имеющийся каталог Support (см.здесь).

    Полезно. Для корректного открытия чертежа у других пользователей, следует сформировать комплект чертежа со всеми дополнительными вхождениями. Как это сделать читайте здесь.

    Интересно. Как создать пользовательский тип штриховки, смотрите тут.

    Типы линий для Автокада. Видеоурок

    Премьера урока по созданию пользовательских типов линий в Автокаде уже скоро…

    Если остались вопросы после просмотра урока по созданию типов линий для Автокада, оставляйте их ниже в форме для комментариев.

    голоса
    Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
